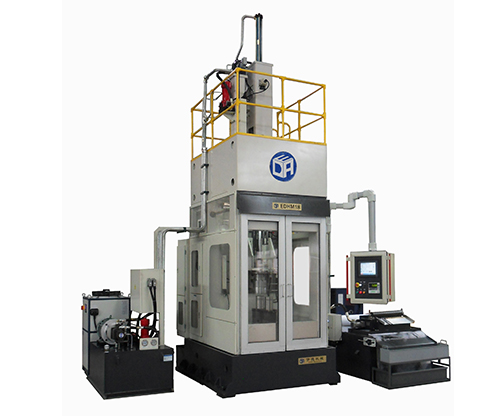

■机床整体架构采用龙门式结构，确保了机床的高刚性和高稳定性。

■机床底座采用分离式水箱设计，方便用户清理冷却液沉淀物质。

■主轴往复运动采用高性能液压伺服闭环控制技术，往复速度可实现无级调速，响应速度快。

■珩磨砂条涨缩装置为液压双进给结构，采用液压比例控制技术实现压力闭环控制。

■机床工作台采用高精度双工位液压回转工作台，单轴双工位模式，工作辅助时间为零。

■采用高性能运动控制器，运行稳定可靠。

■集成操作平台，配置TFT彩色液晶触控面板。专为珩磨加工定制的人机界面更具人性化。

■集中润滑系统间歇供油，延长滑动部件使用寿命。

■ Gantry frame of machine ensures high rigidity and stability. The high quality grey cast iron base has good vibration absorbing ability.

■ Machine base using separate water tank design, user-friendly coolant clean up sediment.

■ A high performance hydraulic servo technique which is a closed-loop control of position and speed is used for spindle reciprocation. Therefore infinite variable speed and quick response speed are realized.

■ Honing extension system is in hydraulic double-feed design, in which constant pressure closed-loop control is Ensured by use of proportionally controlled technique.

■ The machine table is duplex hydraulic rotary table, single axis duplex position mode, the work auxiliary time is zero.

■ The machine is controlled by high-performance motion controller, stable and reliable operation.

■ Integrated platform, with TFT liquid crystal color touch panel. The human-machine interface especially made for honing shows humanistic feature.

■ Intermittent oil lubrication system, to extend the service life of the sliding member.

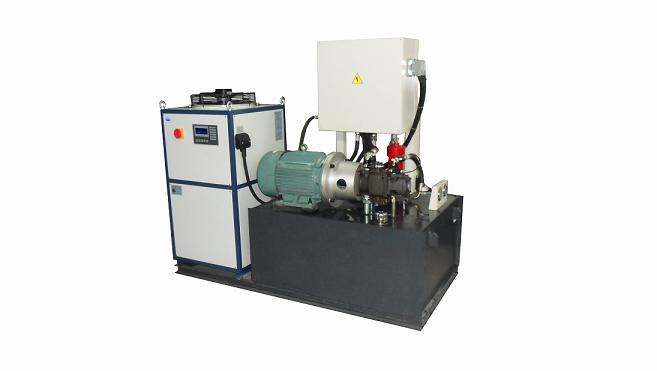

液压系统采用双变量泵，主轴往复液压控制与其他液压控制分离，并采用油冷机强制冷却，保证液压油温度恒定。
■Double variable pump is used in hydraulic unit. Hydraulic control of spindle reciprocation system is separated from control for other systems. Forced cooling is supplied for hydraulic unit by an oil cooler, which guarantees constant temperature oil.

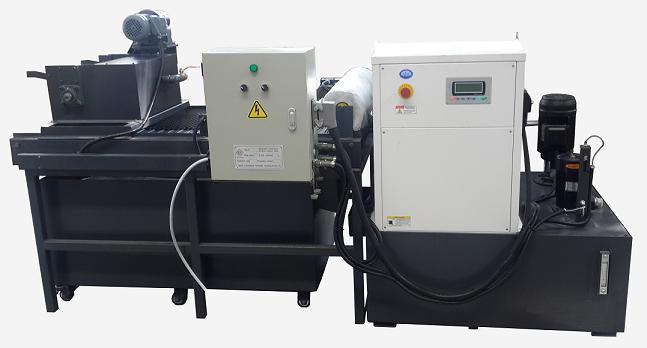

■机床冷却系统为循环冷却，采用双油箱设计，磁分式纸带过滤机两级过滤,并使用油冷机强制冷却。

■ Machine tool cooling cycle cooling system, dual fuel tank design, magnetic tape filter two-stage filtration fraction, and an oil cooler forced cooling.

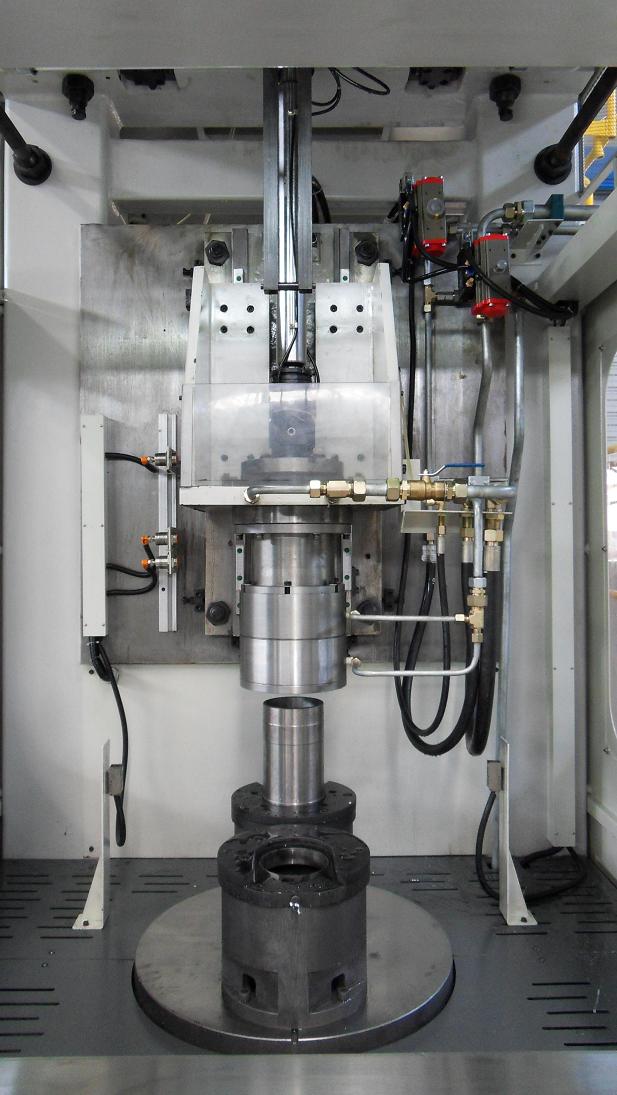

■机床夹具采用上下移动式胶套包容夹具结构，具有失压保护检测装置，也可订制油缸压紧结构式夹具等。

■Up and down moving chucking with inclusive rubber sleeve has voltage loss protection and detection function. Cylinder compressed type of chucking or other tailor-made types may be used.

■机床配置东京计量在线自动测量系统以保证珩磨工件尺寸一致性。

■ Machine configuration online automatic measuring system from Tokyo Seimistu ACCRETECH to ensure honing workpiece size consistency.

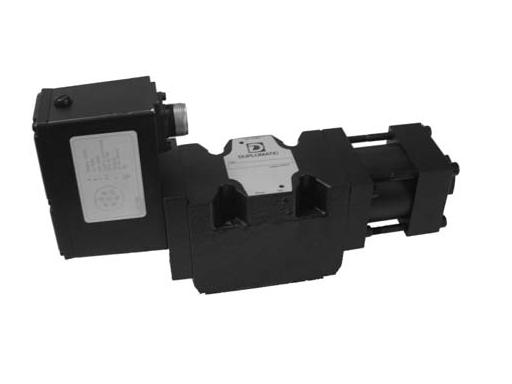

■往复比例伺服阀由力矩马达驱动，具有良好的动态性能，且不受系统压力的影响。

■Reciprocally proportional servo valve driven by a torque motor, has a good dynamic performance, and is not affected by system pressure.

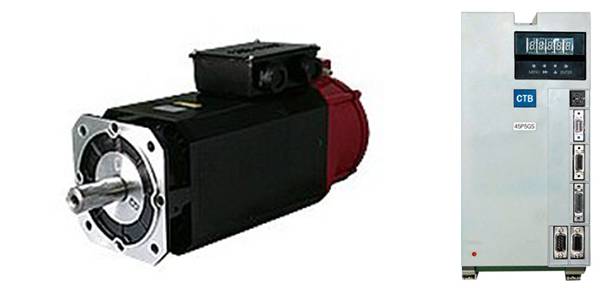

■主轴旋转运动采用伺服主轴电机驱动，可实现无级变速。主轴转速通过电机编码器检测，实现速度闭环控制。

■The spindle is driven by a servo motor; it rotates and outputs infinite variable speed. Detected by motor encoder, the spindle rotation is a closed-loop control.

EDHM18系列高性能开云(中国)  规格参数

项目	EDHM16E	EDHM18	EDHM18T
珩孔直径范围	Φ70mm～Φ160mm	Φ70mm～Φ180mm
主轴最大往复行程	600mm	800mm
最大珩孔深度	380mm	460mm
主轴旋转方式	变频电机	伺服主轴电机
主轴转速范围	10-300r/min
主轴往复形式	液压伺服开环控制	液压伺服闭环控制
主轴往复速度	2.5-30m/min
珩磨头进给方式	液压比例定压双进给
粗精进给推杆最大行程量	30mm
工作台驱动方式	液压转台/电动转台/自动线		移动工作台/自动线
工作台工位数	转台：2 自动线：1		可编程多工位
工作台分度时间	液压转台：4.5s / 电动转台：2.81s		可编程
工作台定位精度	液压转台：±4“ / 电动转台：±30”		0.01mm
工作台尺寸	Φ650mm	Φ720mm	400X1000mm
加工精度	圆柱度：≤0.01mm ，粗糙度：Ra0.2 μm
电气控制系统	欧姆龙PLC	西门子运动控制器
液压系统	11KW双联变量泵，配油冷机
冷却系统	分离水箱、磁辊纸带两级过滤恒温冷却系统、配油冷机
润滑系统	集中定量自动润滑
气动系统	标准气动控制系统，配空气过滤装置
测量系统	国产量仪	日本东京量仪，在线测量
珩磨头及珩磨连杆	双进给珩磨头，珩磨砂条涨缩压力分级可控
珩磨夹具	上下移动式胶套包容夹具，可选配下压式油缸
夹具夹紧方式	通过气动三通阀控制冷却液由胶套夹紧，选配油缸压紧
冷却阀控制方式	气动三通阀控制打开关闭
机床防护	全封闭式防护罩
工作灯	节能型机床工作灯
机床噪声	<75db
机床颜色	机座：深灰色、其他：白色
机床总功率	30KVA
机床净重	约9500KG
机床外形（长×宽×高）	1760×2450×5665 mm
